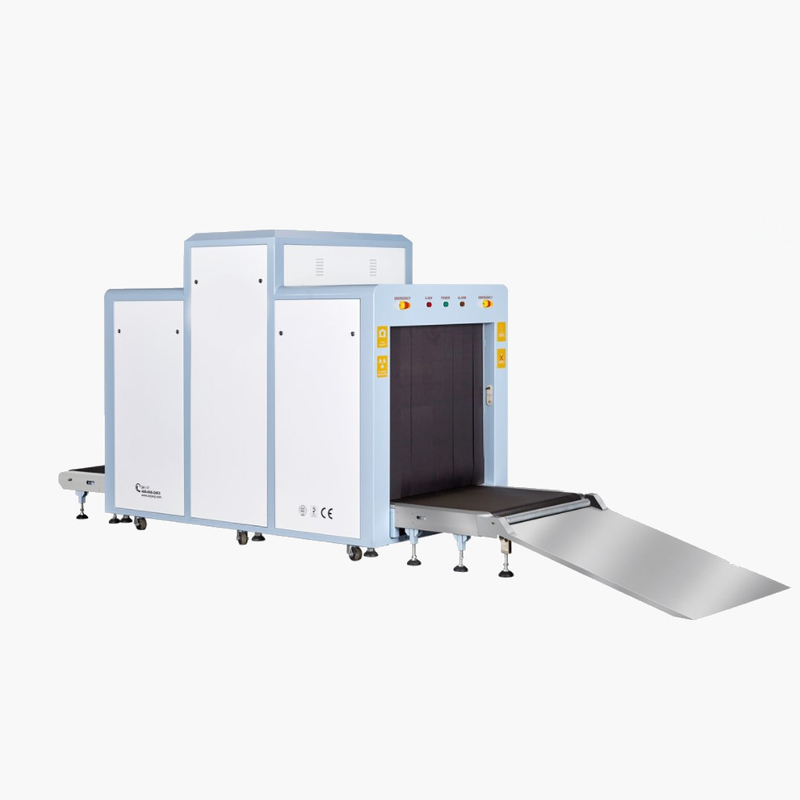

Inspección de seguridad pública Uso de un gran túnel de detección de rayos X de equipaje Máquina escáner de equipaje
Las características:
1. Alarma por sonido y luz::Alarma por sonido y luz cuando se ajusta a la condición.
2Interfaz de red:Podría conectarse a la red local y admitir el equipaje registrado en múltiples terminales al mismo tiempo
3- Rayo de seguridad: Rayo de transmisión bajo control automático, evita el error.
4.Apagar por control de una llave:apagar la máquina sólo necesita un paso: gira la llave. El equipo de seguridad automático cierre, no necesita complejo muchos pasos, es más simple.
5.Ojo de águila:Podría estar observando convenientemente el área de ampliación.
6Estimación del mal funcionamiento por sí mismo:Estimación automática del mal funcionamiento y mensaje inmediato, útil para el mantenimiento.
Los datos técnicos:
Tamaño del túnel: 1000 W × 1000 H
Velocidad del transportador: 0,22 m/s
Carga máxima del transportador: 200 kg
Dosis de inspección única < 1,5 μGy
Resolución del cable: línea metálica de 0,1 mm
Penetración de acero: placa de blindaje de 30 mm
Seguridad de la película: para ISO 1600
La radiación de fuga máxima < 0,3 μGY/H
Generador de rayos X:
Orientación: vertical hacia arriba
Corriente del tubo: 0,4 ~ 1,2 MA (ajustable)
Válvulas de presión de los conductores de los vehículos de motor
Ángulo: 80°
Períodos de enfriamiento/funcionamiento del generador Baño de aceite sellado con aire forzado/100%
Sistema de rendimiento de imagen:
Sensor de rayos X: detector de fotodiodos de tipo L de 12 bits.
Monitoreo: pantalla LCD a color de 17 pulgadas de alta resolución.
Calidad de color: 24 bit colores reales.
Mejora del borde: el borde del contorno del objeto es más distinto.
Super mejora de imagen: los detalles de la imagen son más distintos.
Display de alta resistencia a la penetración: Aumenta el brillo de la zona oscura de la imagen para mostrar claramente el objeto que está detrás de la masa de alta absorción.
Display de baja resistencia a la penetración: aumenta el contraste de la masa de baja absorción (fácil de penetrar) para mostrarla claramente.
Magnificador: función de agrandamiento parcial
Brillo / atenuación: Aumentar el brillo de la imagen / disminuir el brillo de la imagen.
Recurrencia de imágenes: Muestra veinte imágenes anteriores y procesa cualquiera de ellas.
Restauración de la imagen: Restaurar la imagen al estado inicial en el momento de detener el transportador
Almacenamiento de imágenes: Almacenar cualquier imagen en tiempo real y procesarla en estado de operación.
Función de energía múltiple:
Color multienergético: Muestra material orgánico para el naranja, muestra material inorgánico para el azul y muestra mezcla para el verde.
Alta energía / baja energía: cambia para mostrar dos tipos de energía, alta energía representa el metal, etc. baja energía representa el no metal.
Función auxiliar para drogas y explosivos: ayuda para detectar materiales peligrosos como drogas y explosivos, etc.
Alarma audible y visible: da una señal sonora y visible cuando se ajusta a la condición.
FUNCIÓN TCP/IP de la red Ethernet
Entorno de funcionamiento:
Temperatura de almacenamiento: -20 oC a 60 oC
Temperatura de funcionamiento: 0oC a 45oC
Humedad relativa: 20 a 95% no condensante
La potencia del sistema: 220 VAC (± 10%) 50±3HZ
No obstante lo dispuesto en el apartado 1, el valor de la carga eléctrica será igual o superior a la carga eléctrica total.
Ruido: < 65 dB
|
Tamaño del túnel: |
Se aplicarán las siguientes medidas: |
| Velocidad del transportador: | 0.22m/s |
| Carga máxima del transportador: | 200 kilos |
| Dosis por inspección: | El valor de las emisiones de gases de efecto invernadero es el siguiente: |
| Resolución: | < 0,101 mm De alambre metálico |
| Penetración: | Acero de 34 mm |
| Seguridad de la película: | Película de garantía ISO1600 |
| Fugas de rayos X: | < 0,1 μGy/h (a una distancia de 5 cm de la carcasa externa) |
| Generar directamente: | hacia abajo |
| Ángulo de generación: | 80 grados |
| Voltagem del ánodo: | 100-160Kv |
| Potencia del ánodo: | 0.4 a 1.2 mA |
| Ciclo de enfriamiento / funcionamiento: | Refrigerado por aceite /100% |
| Sensor de rayos X: | Array de fotodiodos en forma de L (monoenergético), 12 bits de profundidad |
| Monitoreo: | Color de alta resolución, acorde LCD, 17 pulgadas |
| Procesamiento de imágenes: |
Mejora de bordes, refuerzo de imagen, aclaración de imagen, Reducción de oscurecimiento, retorno de imagen, recuperación de imagen. |
| Nivel de gris de imagen: | 4096 |
| Resolución máxima de la imagen: | 1024 * 1280 píxeles |
| Procesamiento de imágenes: | 24 bits para el procesamiento en tiempo real |
| Almacenamiento de imágenes: | Almacenar 60000 imágenes en tiempo real |
| Zonas y Zoom: |
1-9 regiones de imagen, 2, 4, 8, 16 veces de agrandamiento, Observación continua en pantalla completa |
| Temperatura de funcionamiento/Humedad: | 0 °C-45 °C/20%-95% (sin condensación) |
| Temperatura y humedad de almacenamiento: | -20 °C-60 °C/20%-95% (no condensado) |
| Potencia de funcionamiento: | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero |
| Consumo de energía: | 1.8 KW (máximo), 0.3KW (en funcionamiento) |
| Ruido: | Se trata de un |
Aplicaciones:
Aeropuertos
las terminales de transporte,
Edificios
Fabricas (para encontrar agujas en ropa, zapatos, bolsos),
Los juzgados,
Embajadas,
Instalaciones militares,
Las prisiones,
Hoteles,
Las escuelas,
Centros de convenciones,
Los puntos de control de seguridad,
Ubicación de eventos especiales
Preguntas frecuentes
.
| Producto | Requisitos del cliente | |||
| Dimensión del túnel | 1m(W) x 1m(H0 Aproximadamente |
Compruebe físicamente
|
Medir a través de cinta de medición o un equipaje de esta dimensión debe pasar a través de la máquina | |
| Velocidad del transportador | 0.2 m/s | Compruebe físicamente | Haga un marcador en el centro del cinturón, luego use el cronómetro para probar la distancia del minuto y luego calcule la longitud del segundo | |
| Altura del transportador | Las demás: | Compruebe físicamente | A través de cinta de medición | |
| Carga máxima | 200 kg (distribuido en partes iguales) | Compruebe físicamente | Ponga la carga equivalente a 200 kg y dejar que pase a través de la máquina | |
| Resolución | 38 AWG/40 AWG | Compruebe físicamente | Puedes cortar uno de los cables para comprobar esto | |
| Penetración del acero | 30/38 mm | Utilice una cosas orgánicas poner en un plato de 30 mm a continuación, la pantalla, tratar de ver si puede la pantalla del producto orgánico en color naranja | ||
| Las fugas de rayos X | Menos de 1 μ Gy/h (a una distancia de 5 cm de la carcasa), conforme a todas las normas internacionales publicadas | Usa una tabla de 300 mm de largo, 300 mm de ancho, 75 mm de altura para atravesar la máquina de rayos X, luego mira la pantalla | ||
| Dosis por inspección | Menos de 1 μ Sv | Físicamente por el funcionamiento de la máquina | ||
|
Seguridad de las películas
|
Garantizada para películas de alta velocidad hasta ASA/ISP 1600 | Utilice Utilice la película ISO 1600 a través | ||
| Generador de rayos X | ||||
| Voltado del ánodo | 160 K.V. | Método y procedimiento de ensayo eléctrico. |
de una potencia de 60 kV Operando en el 150 kV |
|
| Corriente de ánodo | 1ma |
método de ensayo eléctrico y El procedimiento. |
Utilice el medidor de potencia | |
| Refrigerador | Baño de aceite sellado | Método y procedimiento de ensayo. |
Di- Aceite eléctrico Baño con Aire forzado |
|
| Ciclo de trabajo | El 100% | Método y procedimiento de ensayo. |
Calificado para Impuesto del 100% Ciclo |
|
| Sistema de adquisición de imágenes | ||||
| Convertidor de rayos X | Línea de detección en forma de L | Físicamente por el funcionamiento de la máquina | ||
| Procesamiento de imágenes | 24 bits | Físicamente por el funcionamiento de la máquina | ||
| Capacidad de almacenamiento de imágenes | Hasta 50.000 imágenes | Físicamente por el funcionamiento de la máquina | ||
| Muestra de imagen | Color, Negro y Blanco, energía múltiple, absorción múltiple, extracción inorgánica, súper mejora, negativo, alta/baja penetración | Observe la salida | ||
| Región de interés (ROI) y Zoom | Imagen seleccionable, regiones de zoom, 1-32 veces de aumento continuo, 1-3 veces de aumento local | Físicamente por el funcionamiento de la máquina | ||
| Recuerdo de imagen | La imagen anterior es revocable | Físicamente por el funcionamiento de la máquina | ||
| Monitoreo de pantalla | 17 ′′ LCD de alta resolución | Físicamente por el funcionamiento de la máquina | ||
| FUNCIONES adicionales | ||||
| Funciones estándar | Menú del sistema, alimentación en auto-prueba, visualización de fechas/hora, contador de equipaje, número certificado de operadores, registro de la red eléctrica. | Físicamente por el funcionamiento de la máquina | ||
| No se puede optar | Detección de explosivos/drogas, alarma de sonido, alarma de luz, sistema de recogida de imágenes (CIS) | Físicamente por el funcionamiento de la máquina | ||
| Datos de las instalaciones | ||||
| Temperatura/humedad de almacenamiento |
-40 ° C a + 60 ° C 5% ~95% ((No condensante) |
No funcional |
-40 ° C a + 60 ° C 5% ~ 95% |
|
| Temperatura de funcionamiento/Humedad |
0 ° a + 40 ° 5% ~95% ((No condensante) |
Funcional |
0 ° a + 40 ° 5% ~ 95% |
|
| Fuente de alimentación | 110-240 VAC ((+10% a 15% y 50 Hz/60 Hz (+/- 3 Hz) | Funcional | 110-240 VAC ((+10% a 15% y 50 Hz/60 Hz (+/- 3 Hz) | |
| Consumo de energía | 1.0 KVA | Funcional | 1.0 KVA |
