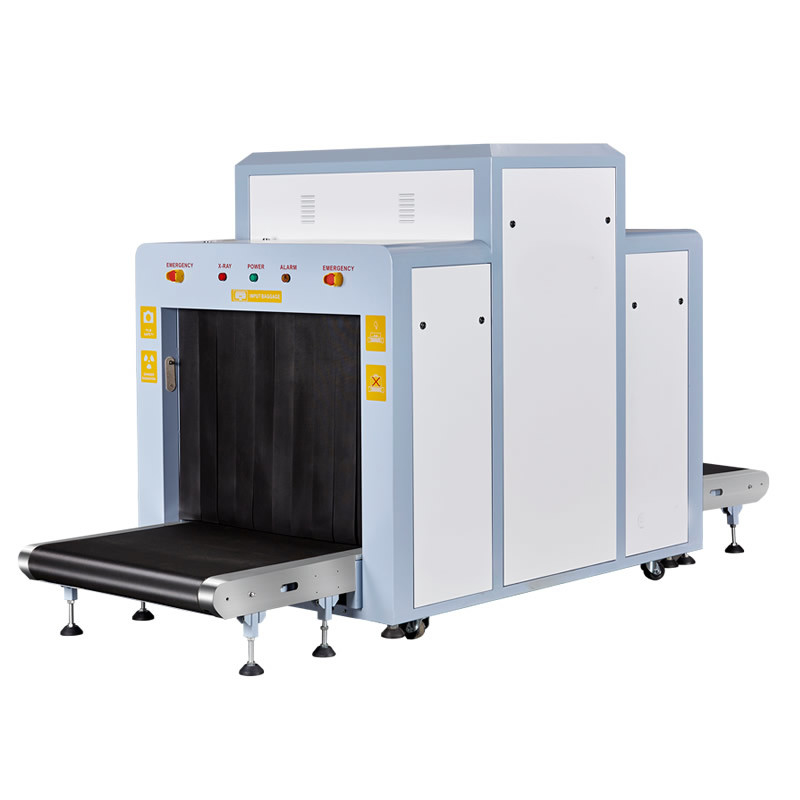

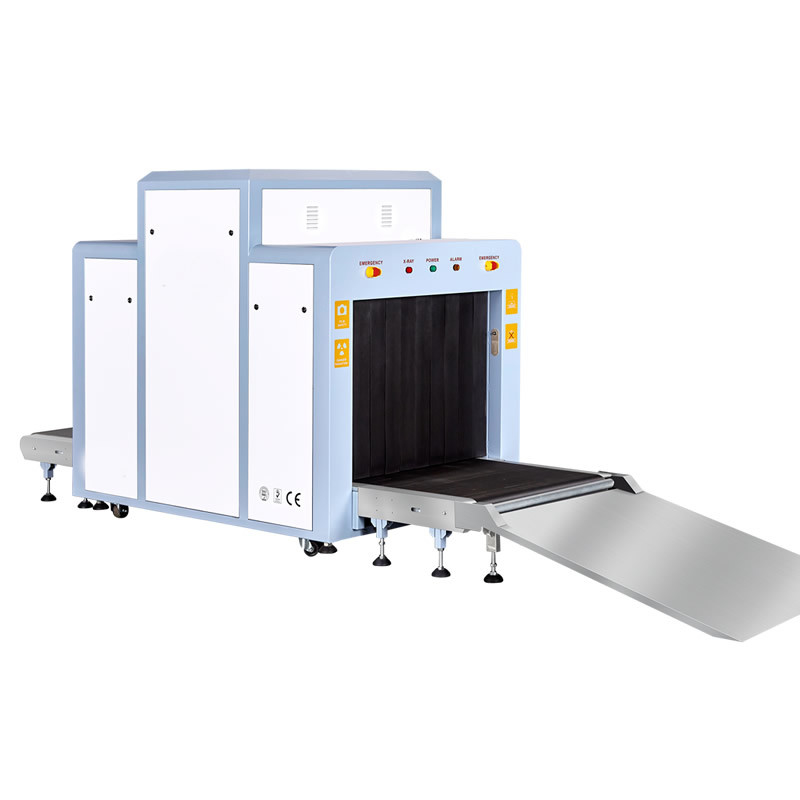

Especificación general
Tamaño del túnel: 1000 W*1000 H mm
Velocidad del transportador...0.22m/s
Carga máxima del transportador:270En kg
Dose por inspección < 1,6 μGy/h
Resolución < 0.0787 mm Cable de cobre
Resolución espacial Nivel: diámetro de 1,3 mm, El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable.
Resolución de penetración Diámetro 0,511 mm
Penetración40mm Acero
Seguridad de la película:garantia de la película ISO1600
Fugas de rayos X < 0,1 μGy/h (a una distancia de 5 cm de la carcasa externa)
Generador de rayos X
Generación directa: de abajo hacia arriba
Generar enojo: 80 grados
Ventilación del ánodo140~ 160Kv
Potencia del ánodo de 0,4 a 1,2 mA
Ciclo de enfriamiento / ciclo de trabajo Refrigerado por aceite /100%
Sistema de imágenes
Sensor de rayos X Array de fotodiodos en forma de L (multienergético), 12 bits de profundidad
Monitoreo Color de alta resolución, acorde LCD, 17 pulgadas
Procesamiento de imágenes Mejora de bordes, fortalecimiento de imagen, aclaración de imagen, reducción de oscurecimiento, retorno de imagen, recuperación de imagen.
Imagen de nivel gris4096
Resolución máxima de la imagen: 1024 * 1280 píxeles
Procesamiento de imágenes 24 bits para el procesamiento en tiempo real
Almacenamiento de imágenes :60000 imágenes en tiempo real
Zonas y Zoom1-9 Regiones de imagen, 2,4,8, 16 veces de agrandamiento, toda la pantalla de observación continua

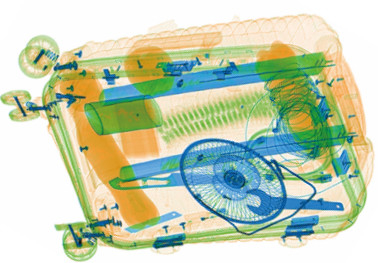

Objetos multenergéticos distinguir objetos orgánicos en naranja, objetos inorgánicos en azul, mezcla en verde
Alta energía/baja energía: cambio de alta energía a baja energía
Ayudar a detectar drogas y polvo explosivo
Datos de las instalaciones
Temperatura de funcionamiento/Humedad 0-45/20%-95% ((sin condensación)
Temperatura/humedad de almacenamiento -20-60/20%-95% (no condensante)
La potencia de funcionamiento 220VAC ((± 10%) 50±3Hz
Consumo de energía1,0 kW (máximo)
Ruido: < 58 dB
|
Tamaño del túnel: |
Se aplicarán las siguientes medidas: |
| Velocidad del transportador: | 0.22m/s |
| Carga máxima del transportador: | 200 kilos |
| Dosis por inspección: | El valor de las emisiones de gases de efecto invernadero es el siguiente: |
| Resolución: | < 0,101 mm De alambre metálico |
| Penetración: | Acero de 34 mm |
| Seguridad de la película: | Película de garantía ISO1600 |
| Fugas de rayos X: | < 0,1 μGy/h (a una distancia de 5 cm de la carcasa externa) |
| Generar directamente: | hacia abajo |
| Ángulo de generación: | 80 grados |
| Voltagem del ánodo: | 100-160Kv |
| Potencia del ánodo: | 0.4 a 1.2 mA |
| Ciclo de enfriamiento / funcionamiento: | Refrigerado por aceite /100% |
| Sensor de rayos X: | Array de fotodiodos en forma de L (monoenergético), 12 bits de profundidad |
| Monitoreo: | Color de alta resolución, acorde LCD, 17 pulgadas |
| Procesamiento de imágenes: |
Mejora de bordes, refuerzo de imagen, aclaración de imagen, Reducción de oscurecimiento, retorno de imagen, recuperación de imagen. |
| Nivel de gris de imagen: | 4096 |
| Resolución máxima de la imagen: | 1024 * 1280 píxeles |
| Procesamiento de imágenes: | 24 bits para el procesamiento en tiempo real |
| Almacenamiento de imágenes: | Almacenar 60000 imágenes en tiempo real |
| Zonas y Zoom: |
1-9 regiones de imagen, 2, 4, 8, 16 veces de agrandamiento, Observación continua en pantalla completa |
| Temperatura de funcionamiento/Humedad: | 0 °C-45 °C/20%-95% (sin condensación) |
| Temperatura y humedad de almacenamiento: | -20 °C-60 °C/20%-95% (no condensado) |
| Potencia de funcionamiento: | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero |
| Consumo de energía: | 1.8 KW (máximo), 0.3KW (en funcionamiento) |
| Ruido: | Se trata de un |
Aplicaciones:
Aeropuertos
las terminales de transporte,
Edificios
Fabricas (para encontrar agujas en ropa, zapatos, bolsos),
Los juzgados,
Embajadas,
Instalaciones militares,
Las prisiones,
Hoteles,
Las escuelas,
Centros de convenciones,
Los puntos de control de seguridad,
Ubicación de eventos especiales
Preguntas frecuentes
.
| Producto | Requisitos del cliente | |||
| Dimensión del túnel | 1m(W) x 1m(H0 Aproximadamente |
Compruebe físicamente
|
Medir a través de cinta de medición o un equipaje de esta dimensión debe pasar a través de la máquina | |
| Velocidad del transportador | 0.2 m/s | Compruebe físicamente | Haga un marcador en el centro del cinturón, luego use el cronómetro para probar la distancia del minuto y luego calcule la longitud del segundo | |
| Altura del transportador | Las demás: | Compruebe físicamente | A través de cinta de medición | |
| Carga máxima | 200 kg (distribuido en partes iguales) | Compruebe físicamente | Ponga la carga equivalente a 200 kg y dejar que pase a través de la máquina | |
| Resolución | 38 AWG/40 AWG | Compruebe físicamente | Puedes cortar uno de los cables para comprobar esto | |
| Penetración del acero | 30/38 mm | Utilice una cosas orgánicas poner en un plato de 30 mm a continuación, la pantalla, tratar de ver si puede la pantalla del producto orgánico en color naranja | ||
| Las fugas de rayos X | Menos de 1 μ Gy/h (a una distancia de 5 cm de la carcasa), conforme a todas las normas internacionales publicadas | Usa una tabla de 300 mm de largo, 300 mm de ancho, 75 mm de altura para atravesar la máquina de rayos X, luego mira la pantalla | ||
| Dosis por inspección | Menos de 1 μ Sv | Físicamente por el funcionamiento de la máquina | ||
|
Seguridad de las películas
|
Garantizada para películas de alta velocidad hasta ASA/ISP 1600 | Utilice Utilice la película ISO 1600 a través | ||
| Generador de rayos X | ||||
| Voltado del ánodo | 160 K.V. | Método y procedimiento de ensayo eléctrico. |
de una potencia de 60 kV Operando en el 150 kV |
|
| Corriente de ánodo | 1ma |
método de ensayo eléctrico y El procedimiento. |
Utilice el medidor de potencia | |
| Refrigerador | Baño de aceite sellado | Método y procedimiento de ensayo. |
Di- Aceite eléctrico Baño con Aire forzado |
|
| Ciclo de trabajo | El 100% | Método y procedimiento de ensayo. |
Calificado para Impuesto del 100% Ciclo |
|
| Sistema de adquisición de imágenes | ||||
| Convertidor de rayos X | Línea de detección en forma de L | Físicamente por el funcionamiento de la máquina | ||
| Procesamiento de imágenes | 24 bits | Físicamente por el funcionamiento de la máquina | ||
| Capacidad de almacenamiento de imágenes | Hasta 50.000 imágenes | Físicamente por el funcionamiento de la máquina | ||
| Muestra de imagen | Color, Negro y Blanco, energía múltiple, absorción múltiple, extracción inorgánica, súper mejora, negativo, alta/baja penetración | Observe la salida | ||
| Región de interés (ROI) y Zoom | Imagen seleccionable, regiones de zoom, 1-32 veces de aumento continuo, 1-3 veces de aumento local | Físicamente por el funcionamiento de la máquina | ||
| Recuerdo de imagen | La imagen anterior es revocable | Físicamente por el funcionamiento de la máquina | ||
| Monitoreo de pantalla | 17 ′′ LCD de alta resolución | Físicamente por el funcionamiento de la máquina | ||
| FUNCIONES adicionales | ||||
| Funciones estándar | Menú del sistema, alimentación en auto-prueba, visualización de fechas/hora, contador de equipaje, número certificado de operadores, registro de la red eléctrica. | Físicamente por el funcionamiento de la máquina | ||
| No se puede optar | Detección de explosivos/drogas, alarma de sonido, alarma de luz, sistema de recogida de imágenes (CIS) | Físicamente por el funcionamiento de la máquina | ||
| Datos de las instalaciones | ||||
| Temperatura/humedad de almacenamiento |
-40 ° C a + 60 ° C 5% ~95% ((No condensante) |
No funcional |
-40 ° C a + 60 ° C 5% ~ 95% |
|
| Temperatura de funcionamiento/Humedad |
0 ° a + 40 ° 5% ~95% ((No condensante) |
Funcional |
0 ° a + 40 ° 5% ~ 95% |
|
| Fuente de alimentación | 110-240 VAC ((+10% a 15% y 50 Hz/60 Hz (+/- 3 Hz) | Funcional | 110-240 VAC ((+10% a 15% y 50 Hz/60 Hz (+/- 3 Hz) | |
| Consumo de energía | 1.0 KVA | Funcional | 1.0 KVA |
