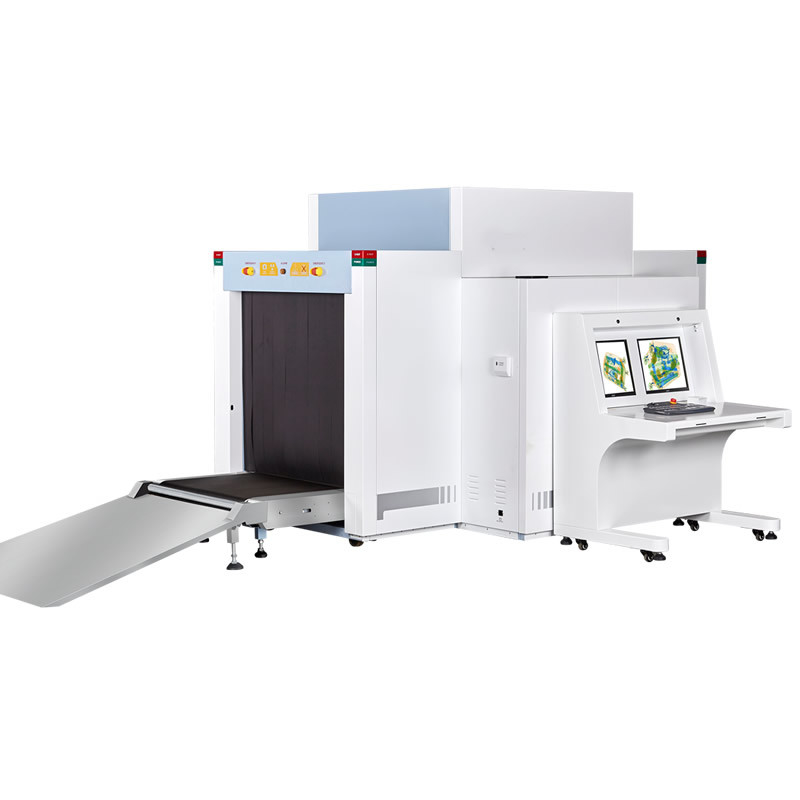

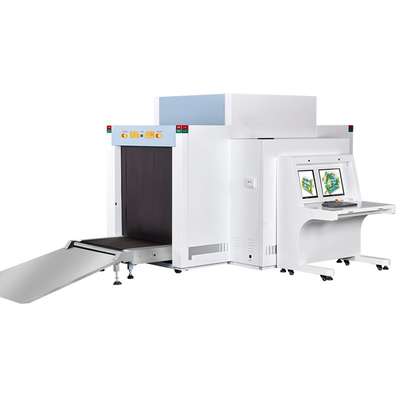

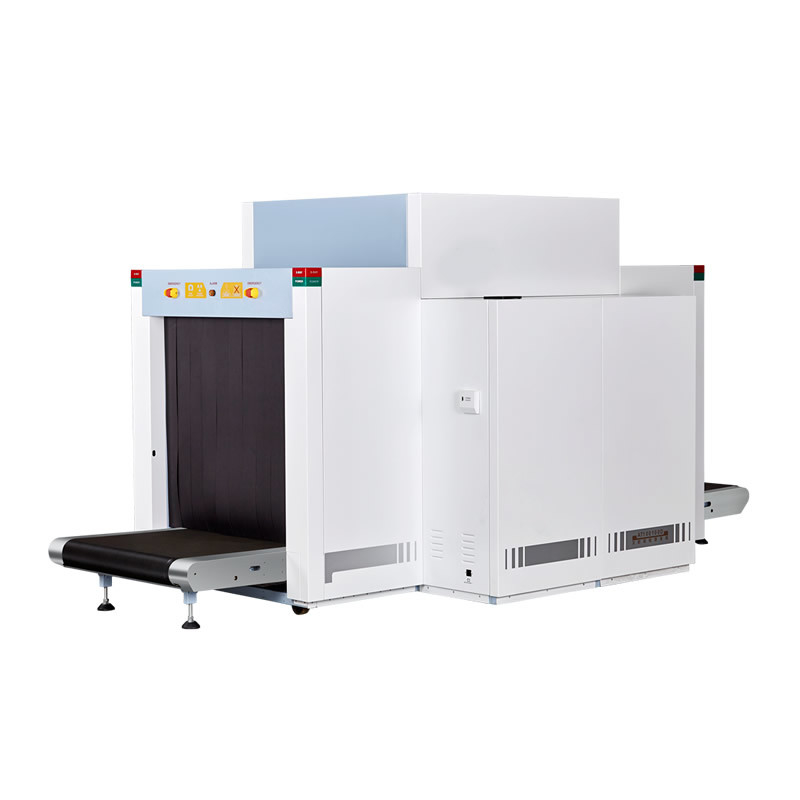

Máquina de rayos X para equipaje, aeropuerto y estación de metro Sistemas de seguridad de rayos X
Las especificaciones
LOT A: CARGOS PESOS Máquinas de radiografías de doble visión
El sistema de detección por rayos X especificado en el presente documento está diseñado para prohibir la introducción de materiales de contrabando, armas, explosivos, artículos peligrosos,sustancias y dispositivos en equipaje/objetos de tipo embalajeEl sistema propuesto para ser cubierto por estas especificaciones permitirá al personal de seguridad examinar el equipaje, los paquetes y la carga para garantizar que no haya materiales de contrabando, armas, explosivos,artículos peligrosos, las sustancias y dispositivos están siendo transportados a un área/aeronave restringida de seguridad.
- Las especificaciones técnicas
En general
El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable.
- Ancho del sistema < 2820 mm
- longitud del sistema < 7,788 mm
- Altura del sistema < 3,321 mm
- Altura del transportador < 285 mm
- El sistema debe montarse en carretillas pesadas para facilitar el movimiento
- Resolución del cable: debe ser capaz de obtener imágenes en cada dirección de un cable sólido de cobre no aislado de 36 American Wire Gauge (AWG) / 40 Standard Wire Gauge (SWG) o mejor.
- Penetración de acero: debe ser capaz de obtener imágenes de penetraciones de acero de un mínimo de 28 mm.
- Velocidad del transportador: 0,20 m/s ± 10% en ambas direcciones (es preferible disponer que el operador ajuste la velocidad del transportador)
- Carga del transportador > 3000 kg incluso distribuida a 220 V
- Motor transportador: debe estar libre de mantenimiento (tipo de motor utilizado, por ejemplo tambor sellado, etc.)
- Tipo de transportador: rodillos de acero de trabajo pesado asistidos por la potencia.
- Display: dos o más números de monitores TFT/LCD/LED de 24 pulgadas (resolución 1024 x 768 o superior)
- Conexión a red: es preferible que la máquina se conecte a una red local estándar y el proveedor debe indicar su disponibilidad.
- La potencia máxima de la unidad de ensayo será de:
- En caso de interrupción repentina de la alimentación, el sistema debe reanudar su funcionamiento automáticamente sin necesidad de inicialización.
Sistema de rayos X de computadora
- Los ordenadores y los sistemas operativos deben estar disponibles libremente para facilitar su mantenimiento o su sustitución.
- El sistema debe estar provisto de un software operativo precargado y de las aplicaciones correspondientes.nombre y versión del software propietario)
Generadores de rayos X
- El sistema deberá soportar dos generadores de rayos X independientes, cada uno (H-V) con las siguientes especificaciones:
- Refrigeración: baño de aceite sellado con aire forzado
- Protección: debe estar disponible protección contra sobre tensión / sobrecarga de potencia / sobre temperatura. El sistema de protección debe cubrir toda la instalación, incluido el equipo.Equipo de suministro de energía, sistemas informáticos, equipos terminales, etc.
Sistema de detección
- Multi Energía (dos conjuntos de detectores: de alta y baja energía) para cada vista (doble)
- El conjunto de detectores: en forma de L.
Rendimiento de la imagen
- Zoom: el sistema deberá ser capaz de hacer zoom en la imagen de desplazamiento a una velocidad igual o superior a 8X en modo estático.
- Ajuste del contraste: el sistema deberá poder realizar el ajuste del contraste adaptativo en la imagen de desplazamiento.
- Discriminación de órganos/materiales inorgánicos: el sistema debe ser capaz de distinguir entre materiales orgánicos y inorgánicos.
- La divergencia del haz de rayos X debe ser tal que la imagen completa del tamaño máximo de la bolsa se muestre sin cortes en las esquinas.
- Si la máquina no logra penetrar un objeto en particular, se debe generar una alarma (tanto visual como sonora) para notificar al operador, hasta que la alarma se elimine manualmente.
- La máquina debe ser capaz de recordar y recuperar un mínimo de 05 o más imágenes anteriores.
Procesamiento de imágenes
- El sistema combinará todos los procesos de procesamiento de imágenes (es decir, blanco y negro, gamma variable, inorgánico, orgánico) con la función de optimización de imágenes.Esta funcionalidad permitirá al operador mostrar el contraste óptimo y la resolución de mayor detalle para todos los materiales y densidades. Esta funcionalidad deberá estar disponible sin necesidad de reprogramar las teclas. Todas las funciones del software deben poder controlarse utilizando únicamente el teclado de la máquina.La función del teclado debe ser fácil de usar para habilitar/desactivar las características del software, sin tener que reiniciar el sistema.

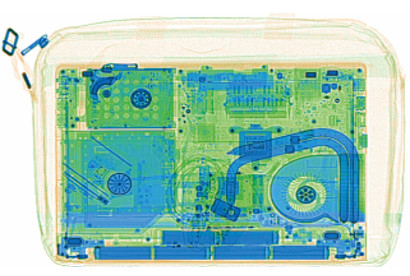

- El sistema debe poder acceder al procesamiento de imágenes con un solo botón. The machine should have features of multi energy X-Ray imaging facility where materials of different atomic number will be displayed in different colours to distinguish between organic and inorganic materialsCon este método debería ser posible distinguir los materiales orgánicos de alta densidad, incluidos los explosivos.La máquina debe tener un color variable o un desmontaje del material para facilitar al operador el seguimiento de imágenes de materiales orgánicos para un examen más detallado.Todos los artículos sospechosos (explosivos, materiales de alta densidad, narcóticos) deben mostrarse en tiempo real en una sola pantalla (deberían mostrarse en diferentes colores con alarma).
- Es preferible disponer de teclas de acceso rápido programables para el procesamiento de imágenes.
- El sistema debe ser capaz de archivar en discos compactos (unidad de CD/Flash grabable)
- La máquina debe estar diseñada de tal manera que la mejora del software pueda implementarse fácilmente para atender a las nuevas técnicas de procesamiento de imágenes y reconocimiento de patrones.
Archivado de imágenes
- El sistema debe incluir el archivo y la recuperación de imágenes manuales en formato propietario, no comercial o comercial y debe tener la capacidad de archivar un mínimo de 4000 imágenes.
- El sistema debe incluir el archivo automático de imágenes en formato propietario y no comercial para aumentar la seguridad y deben estar disponibles disposiciones para guardar imágenes en formatos comerciales.
Detección de amenazas
- El sistema debe incluir una alerta de umbral de alta densidad de asistencia al operador.
- El sistema debe incluir la ayuda al operador de alerta de amenaza explosiva
Requisitos medioambientales
- Temperatura de almacenamiento: de 0 a 50 °C
- Temperatura de funcionamiento:0: Celsius a 40: Centigrados
- Humedad relativa: hasta un 95% no condensante
Salud y seguridad
- El sistema deberá cumplir con todas las normas internacionales de salud y seguridad aplicables, incluidos los sistemas de rayos X de la FDA de los Estados Unidos (norma federal 2.1-CFR 1020.40).1mR/h(1μSv/h) en contacto con los paneles exterioresLas fugas de radiación se medirán con un dispositivo de bloqueo de dispersión en la trayectoria del haz de rayos X.
- El sistema debe estar provisto de botones de parada de emergencia.
- El sistema debe estar equipado con el sistema Energized y con rayos X en los indicadores situados en ambos extremos del túnel de rayos X y en el puesto de trabajo del operador.
- El sistema debe tener un sistema de bloqueo de seguridad para evitar la generación de rayos X en caso de que se retire un panel crítico.
- El sistema deberá cumplir los requisitos CE, UL, FCC y IEC.
- El sistema se fabricará en una instalación certificada ISO 9001:2000 y se proporcionará la certificación en ese sentido junto con los documentos de especificaciones técnicas.
- En ambos extremos del túnel deben estar instaladas pantallas de seguridad impregnadas de plomo y rodillos para facilitar la colocación de equipaje en los puntos de entrada y salida.
- La máquina debe estar protegida de películas, es decir, las películas fotográficas no deben dañarse debido al examen de rayos X.
Certificados e instalaciones obligatorios requeridos
En general
- El sistema debe estar certificado por TSA y DFT, incluida la proyección de imagen de amenaza (TIP).
- El sistema debe colocar las imágenes TIP abortadas de nuevo en la cola de TIP. Las imágenes TIP abortadas no deben presentarse en el siguiente objeto escaneado.
- El sistema debe incorporarse con un programa de formación del operador.
- El sistema debería soportar el idioma inglés.
Equipamiento adicional
- Se debe proporcionar la extensión del transportador estándar (se deben proporcionar los detalles)
- El sistema debe incluir una caja de monitoreo bloqueable.
- El sistema debe incluir un acondicionador de energía/UPS. El rango de tensión debe soportar 170 ∼ 260 V AC 50/60 Hz
Otros accesorios
- El sistema debe incluir manuales de mantenimiento y de operación integrados, así como dos copias de cada uno de los manuales de mantenimiento y de mantenimiento que se suministrarán en forma impresa.Todos los manuales (en papel o impresos) se suministrarán en inglésAdemás, el manual de mantenimiento debe incluir procedimientos de mantenimiento preventivo / rutinario.
- El sistema debe soportar un operador móvil con un cable mínimo de 5 m.
- Se suministrarán los conjuntos de ensayo homologados
- La disponibilidad de una cubierta anti-rogadores y a prueba de polvo será una ventaja adicional.
Requisitos adicionales para el usuario
Control y visualización del operador
- Deben disponerse disposiciones para lo siguiente y para todos los controles necesarios para las instalaciones de procesamiento de imágenes mencionadas anteriormente.
- Equipo encendido/apagado
- Rayo X encendido/apagado
- Transporte encendido/apagado
- Transporte hacia adelante/hacia atrás
- Detención de emergencia
- Deberá disponerse de una disposición que permita mostrar toda la información importante del sistema que debe ser monitoreada por el operador, incluida la siguiente:
- Rayos X encendidos
- Rayos X En horas
- Número de inspecciones
- Alertas y alertas del sistema para todos los errores del sistema
- Identificación del operador/Registro de acceso/Registro de exclusión
- Se instalarán camas de rodillos rígidos de aproximadamente un metro de longitud a ambos lados (delantera y trasera) de la cinta transportadora para facilitar la carga y descarga sin problemas del equipaje/carga.
- El transportador debe tener capacidades de avance y marcha atrás y, preferiblemente, ser accionado por dos (02) motores para las cargas previstas.
- El funcionamiento del sistema debe garantizar la ausencia de interferencias con otros equipos electrónicos que operan en estrecha proximidad y viceversa.
Garantía y nivel de soporte de servicio
En general
El sistema completo de rayos X debe estar garantizado durante un período mínimo de dos (02) años a partir de la fecha de puesta en marcha del equipo.
Acuerdo de nivel de servicio (SLA)
Generadores de rayos X: Los generadores de rayos X deben llevar una garantía mínima de cinco años y cómo se reemplazará el generador (si es necesario)
Prórroga de la garantía
The maximum down time for an unserviceable module/component which is under warranty should be highly considered during procurement and availability of spares should seriously be looked into for a reasonable MTBF
También debe facilitarse una lista detallada de las piezas de repuesto recomendadas hasta el nivel de los componentes, con los números de piezas del fabricante y los precios actuales.
Formación
La formación es un requisito previo para prolongar la vida útil del sistema.
Equipo de ensayo
Es imprescindible cumplir los requisitos de la OACI (Organización Internacional de Aviación Civil); debe adquirirse el conjunto de piezas de ensayo aceptadas por la OACI adecuadas para los ensayos.
El equipo de ensayo debe ser capaz de medir los siguientes ensayos estándar según la hoja del manual de seguridad de la OACI.
- Resolución de un solo cable.
- Penetración útil
- Discriminación material
- Penetración sencilla
- Resolución espacial
- Imágenes de metales finos
Debe suministrarse otro equipo de ensayo estándar, como el medidor de intensidad de rayos X (medida de intensidad de radiación).
